Relé térmico Easy TeSys Protect 4-6A

Relé térmico Easy TeSys Protect 4–6A clase 10A — Schneider Electric

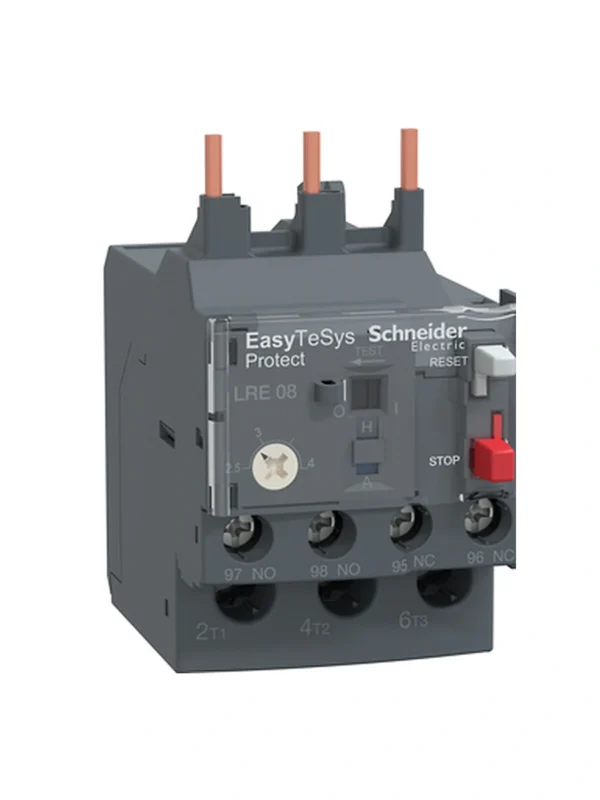

Relé de sobrecarga térmica diferencial Schneider Electric de la gama Easy TeSys Protect, desarrollado para proteger motores eléctricos frente a sobrecargas prolongadas y fallas de fase. Su rango de ajuste térmico de 4 a 6 A permite adaptar la protección a la corriente nominal del motor, mientras que su clase de disparo 10A proporciona una respuesta adecuada para aplicaciones de control y protección de motores.

El modelo LRE10 es compatible con contactores LC1E06 a LC1E40 y puede instalarse directamente bajo el contactor, sobre placa o sobre riel mediante accesorios específicos. Incorpora indicador local de disparo, pulsador rojo de parada y pulsador verde de rearme.

Características principales:

• Marca: Schneider Electric
• Gama: Easy TeSys
• Línea: Easy TeSys Protect
• Modelo: LRE
• Referencia: LRE10
• Tipo: Relé de sobrecarga térmica diferencial
• Aplicación: Protección de motores
• Rango de ajuste térmico: 4–6 A
• Clase de disparo: 10A
• Sensibilidad a fallo de fase: Sí
• Corriente de disparo ante fallo de fase: 130 % de Ir
• Umbral de disparo: 1,14 ± 0,06 Ir
• Tipo de red: AC
• Frecuencia: 50/60 Hz
• Tensión nominal de funcionamiento: Hasta 690 V AC
• Tensión nominal de aislamiento: 690 V
• Resistencia a picos de tensión: 6 kV
• Contactos auxiliares: 1 NA + 1 NC
• Corriente térmica convencional del circuito de señalización: 5 A
• Indicador local de disparo: Sí
• Control de parada: Pulsador rojo
• Rearme: Pulsador verde
• Compensación de temperatura: -20 °C a +60 °C
• Compatibilidad con contactores: LC1E06…LC1E40
• Montaje principal: Bajo contactor
• Montaje alternativo: Placa o riel con accesorios específicos
• Fusible asociado circuito de potencia: 16 A gG
• Fusible alternativo circuito de potencia: 8 A aM
• Fusible circuito de señalización: 5 A gG
• Conexión circuito de potencia: Bornes de tornillo
• Conductor flexible sin terminal: 1,5–6 mm²
• Conductor flexible con terminal: 1–4 mm²
• Conductor sólido: 1–6 mm²
• Conexión circuito de señalización: Hasta 2,5 mm²
• Par de apriete: 1,7 N·m
• Grado de protección: IP20
• Alto: 44,5 mm
• Ancho: 45 mm
• Profundidad: 70 mm
• Peso: 0,13 kg
• Temperatura de funcionamiento: -20 °C a +60 °C sin disminución
• Temperatura de funcionamiento con restricciones: Hasta +70 °C
• Temperatura de almacenamiento: -60 °C a +80 °C
• Resistencia a impactos: 6 Gn durante 11 ms
• Resistencia a vibraciones: 3 Gn
• Resistencia al fuego: 850 °C
• Fuerza dieléctrica: 6 kV a 50 Hz
• Garantía contractual: 18 meses

Cumple con las normas EN/IEC 60947-1, EN/IEC 60947-4-1 y EN/IEC 60947-5-1, entre otras, y cuenta con certificaciones CB, CCC, CE y EAC.
