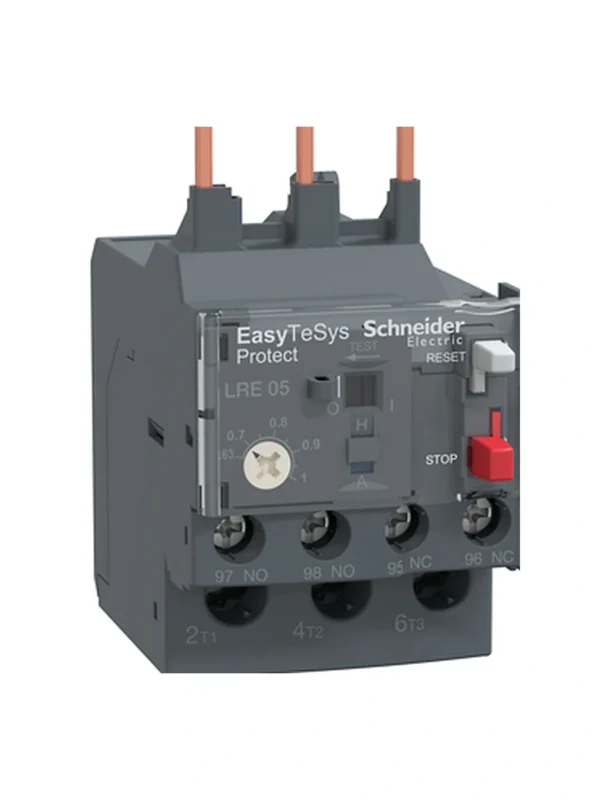

Relé térmico Easy TeSys Protect 2,5–4A clase 10A — Schneider Electric
Relé de sobrecarga térmica diferencial Schneider Electric de la gama Easy TeSys Protect, desarrollado para proteger motores eléctricos frente a sobrecargas prolongadas y pérdida de fase. Su rango de ajuste térmico de 2,5 a 4 A permite adaptarlo a distintos motores dentro de ese intervalo, mientras que su clase de disparo 10A proporciona una respuesta adecuada para aplicaciones estándar de control de motores.
El modelo LRE08 es compatible con contactores LC1E06 a LC1E40 y puede instalarse directamente bajo el contactor, sobre placa o sobre riel mediante accesorios específicos. Incorpora señalización local de disparo, pulsador rojo de parada y pulsador verde de rearme.
Características principales:
- Marca: Schneider Electric
- Gama: Easy TeSys
- Línea: Easy TeSys Protect
- Modelo: LRE
- Referencia: LRE08
- Tipo: Relé de sobrecarga térmica diferencial
- Aplicación: Protección de motores
- Rango de ajuste térmico: 2,5–4 A
- Clase de disparo: 10A
- Sensibilidad a fallo de fase: Sí
- Umbral de disparo: 1,14 ± 0,06 Ir
- Corriente de disparo ante fallo de fase: 130 % de Ir
- Tipo de red: AC
- Frecuencia: 50/60 Hz
- Tensión nominal de funcionamiento: Hasta 690 V AC
- Tensión nominal de aislamiento: 690 V
- Resistencia a impulsos: 6 kV
- Contactos auxiliares: 1 NA + 1 NC
- Corriente térmica convencional de señalización: 5 A
- Indicador local de disparo: Sí
- Control de parada: Pulsador rojo
- Rearme: Pulsador verde
- Compensación de temperatura: -20 °C a +60 °C
- Compatibilidad con contactores: LC1E06…LC1E40
- Montaje: Bajo contactor
- Montaje alternativo: Placa o riel con accesorios específicos
- Fusible asociado circuito de potencia: 10 A gG
- Fusible asociado alternativo: 6 A aM
- Fusible circuito de señalización: 5 A gG
- Conexión circuito de potencia: Bornes de tornillo
- Sección flexible sin terminal: 1,5–6 mm²
- Sección flexible con terminal: 1–4 mm²
- Sección conductor sólido: 1–6 mm²
- Sección circuito de señalización: Hasta 2,5 mm²
- Par de apriete: 1,7 N·m
- Grado de protección: IP20
- Alto: 44,5 mm
- Ancho: 45 mm
- Profundidad: 70 mm
- Peso: 0,13 kg
- Temperatura de funcionamiento: -20 °C a +60 °C sin disminución
- Temperatura de funcionamiento con restricciones: Hasta +70 °C
- Temperatura de almacenamiento: -60 °C a +80 °C
- Resistencia al fuego: 850 °C
- Resistencia a impactos: 6 Gn durante 11 ms
- Resistencia a vibraciones: 3 Gn
- Garantía contractual: 18 meses
Cumple con las normas EN/IEC 60947-1, EN/IEC 60947-4-1 y EN/IEC 60947-5-1, entre otras, y cuenta con certificaciones CB, CCC, CE y EAC.
