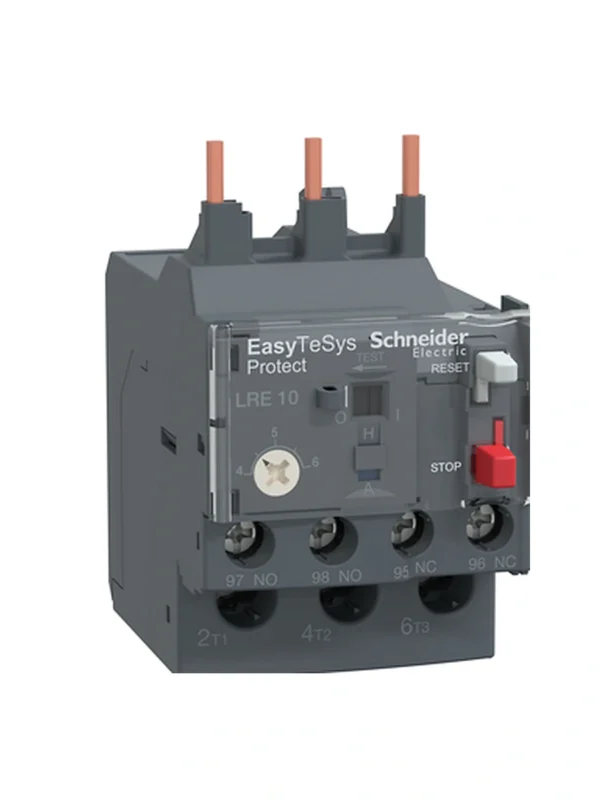

Relé térmico Easy TeSys Protect 1–1,6A clase 10A — Schneider Electric
Relé de sobrecarga térmica diferencial Schneider Electric de la gama Easy TeSys Protect, desarrollado para la protección de motores eléctricos frente a sobrecargas prolongadas y pérdida de fase. Su rango regulable de 1 a 1,6 A permite adaptar la protección a la corriente nominal del motor, incorporando una clase de disparo 10A conforme a IEC 60947-4-1.
Características principales:
- Marca: Schneider Electric
- Gama: Easy TeSys
- Línea: Easy TeSys Protect
- Modelo: LRE
- Referencia: LRE06
- Tipo: Relé de sobrecarga térmica diferencial
- Aplicación: Protección de motores
- Rango de ajuste térmico: 1–1,6 A
- Clase de disparo: 10A
- Sensibilidad a fallo de fase: Sí
- Corriente de disparo ante fallo de fase: 130 % de Ir
- Umbral de disparo: 1,14 ± 0,06 Ir
- Tipo de red: AC
- Frecuencia: 50/60 Hz
- Tensión nominal de funcionamiento: Hasta 690 V AC
- Tensión nominal de aislamiento: 690 V
- Resistencia a picos de tensión: 6 kV
- Contactos auxiliares: 1 NA + 1 NC
- Corriente térmica convencional de señalización: 5 A
- Indicador local de disparo: Sí
- Control de parada: Pulsador rojo
- Rearme: Pulsador verde
- Compensación de temperatura: -20 °C a +60 °C
- Compatibilidad: Contactores Easy TeSys LC1E06…38
- Montaje: Bajo contactor
- Montaje alternativo: Placa o carril mediante accesorios
- Fusible circuito de potencia: 4 A gG
- Fusible alternativo circuito de potencia: 2 A aM
- Fusible circuito de señalización: 5 A gG
- Resistencia a impactos: 6 Gn durante 11 ms
- Resistencia a vibraciones: 3 Gn
Las especificaciones oficiales identifican al LRE06 como relé Easy TeSys Protect de 1–1,6 A, clase 10A, destinado a protección contra sobrecarga y pérdida de fase.
