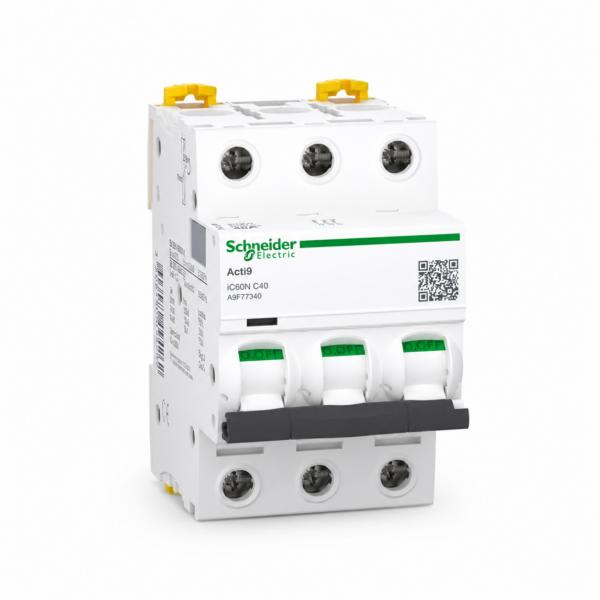

Interruptor automático Acti9 iC60N 3P 40A curva C — Schneider Electric
Interruptor automático en miniatura trifásico de la gama Acti9, diseñado para la protección y seccionamiento de circuitos eléctricos en aplicaciones de distribución residencial y comercial. Incorpora protección térmico-magnética, curva C y montaje modular sobre carril DIN.
Características principales:
- Marca: Schneider Electric
- Gama: Acti 9
- Modelo: Acti9 iC60N
- Referencia: A9F77340
- Estado indicado en ficha: Discontinuado
- Tipo: Interruptor automático en miniatura
- Número de polos: 3P
- Polos protegidos: 3
- Corriente nominal: 40 A
- Curva de disparo: C
- Tecnología de disparo: térmico-magnética
- Categoría de utilización: A
- Aplicación: distribución eléctrica residencial y comercial
- Frecuencia: 50/60 Hz
- Tensión de funcionamiento AC: 12–133 V / 220–240 V / 380–415 V / 440 V
- Tensión de funcionamiento DC: hasta 180 V
- Poder de corte a 12–133 V AC: 36 kA
- Poder de corte a 220–240 V AC: 20 kA
- Poder de corte a 380–415 V AC: 10 kA
- Poder de corte a 440 V AC: 6 kA
- Poder de corte hasta 180 V DC: 10 kA
- Poder de corte según EN/IEC 60898-1 a 400 V AC: 6 kA
- Tensión nominal de aislamiento: 500 V AC
- Resistencia a impulsos: 6 kV
- Clase de limitación: 3
- Indicador de posición de contacto: Sí
- Indicador de disparo: Sí
- Tipo de control: palanca de conmutación
- Montaje: Clip-on / enganchable
- Soporte de montaje: carril DIN de 35 mm
- Paso interpolar: 18 mm entre fases
- Pasos de 9 mm: 6
- Grado de protección: IP20; hasta IP40 en envolvente modular
- Color: Blanco
- Alto: 85 mm
- Ancho: 54 mm
- Profundidad: 78,5 mm
- Peso: 0,375 kg
- Durabilidad mecánica: 20.000 ciclos
- Durabilidad eléctrica: 10.000 ciclos
- Conductor rígido de cobre: hasta 35 mm²
- Conductor flexible de cobre: hasta 25 mm²
- Longitud de cable pelado: 14 mm
- Par de apriete: 3,5 N·m
- Temperatura de trabajo: -35 °C a 70 °C
- Temperatura de almacenamiento: -40 °C a 85 °C
- Humedad relativa: hasta 95 % a 55 °C
- Altitud máxima de operación: 2.000 m
- Categoría de sobretensión: IV
- Garantía contractual: 18 meses
Cumple con las normas EN/IEC 60947-2 y EN/IEC 60898-1, con certificación de calidad NF.
